MC系 列脈沖布袋除塵器
|
|

我廠生產的MC—1型脈沖袋式除塵器是含塵氣體凈化的新型設備。它采用了適用于較高溫度和疏水較強”208”工業滌綸絨布作濾袋，凈化效率高達99.5％。結構緊湊、占地面積小、濾袋壽命長，運行穩定可靠，維護保養方便，處理含熱態氣體溫度可高達120度。廣泛應用于冶金、鑄造、礦山、化工醫藥、飼料、建樹、糧食加工等行業的通風除塵和粉塵回收。
含塵氣流從進氣口進入下箱體后，部分沉降，輕微粉塵浮動時被濾袋阻留，凈化空氣透過濾袋，經文氏管進入上箱體，從出氣口排出。積附在濾袋外壁的粉塵不斷增加，當阻力在限定（一般為80-120毫米水柱）的范圍內，就要清除積附在濾袋外壁的粉塵，清灰是由控制儀定期順序觸發各控制閥，開啟脈沖閥，使氣包內的壓縮空氣由噴吹管孔噴出(一次風）通過文氏管誘導數倍于一次風的周圍空氣（二次風)進入濾袋，使濾袋在一瞬間急劇膨脹并伴隨著氣流的反向作用，被抖落的粉塵落入灰門經排灰閥排出機體。 |
|
|
技術指標
/型號 |
MC24 |
MC36 |
MC48 |
MC60 |
MC72 |
MC84 |
MC96 |
MC120 |
| 過濾面積(m2) |
18 |
27 |
36 |
45 |
54 |
63 |
72 |
90 |
| 濾袋數量(只) |
24 |
36 |
48 |
60 |
72 |
84 |
96 |
120 |
| 過濾風速(m/min) |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
| 處理風量(m3/h) |
2160-
4300 |
3250-
6480 |
4320-
8630 |
5400-
10800 |
6450-
12900 |
7550-
15100 |
8650-
17300 |
10800-
20800 |
^大外形尺寸
|
長 |
1025 |
1425 |
1820 |
2225 |
2625 |
3025 |
3585 |
4385 |
| 寬×高 |
1678×3660 |
| 清灰裝置 |
脈沖閥數量 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
| 耗用壓縮空氣量m3 |
0.07
-0.15 |
0.11
-0.22 |
0.15
-0.30 |
0.18
-0.37 |
0.22
-0.44 |
0.25
-0.50 |
0.29
-0.56 |
0.37
-0.73 |
| 壓縮空氣壓力(kg/cm3) |
5-7(≥4) |
| 注：所訂除塵器只屬本體，不包括引風機、空氣機及進出口管道，如需增加附件，請在訂貨時說明 | |

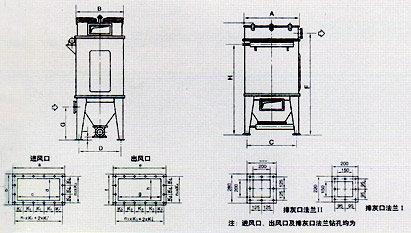

MF型脈沖筒濾塵器
 |
|
代號 |
MF24 |
MF36 |
MF48 |
MF60 |
MF72 |
MF84 |
MF96 |
MF120 |
|
A |
1000 |
1400 |
1800 |
2200 |
2600 |
3000 |
3560 |
4360 |
|
B |
1450 |
|
C |
780 |
1180 |
1600 |
2000 |
2400 |
1400+1400 |
1670+1670 |
2080+2080 |
|
D |
1230 |
|
E |
3660 |
|
F |
3410 |
|
G |
1000 |
|
H |
3050 |
|
I |
140 |
|
a |
476 |
576 |
876 |
876 |
1076 |
676 |
776 |
876 |
|
b |
336 |
376 |
|
c |
400 |
500 |
800 |
800 |
1000 |
600×2 |
700×1 |
800×2 |
|
d |
260 |
|
|
300 |
300×2 |
|
|
|
|
e |
576 |
576 |
876 |
876 |
1076 |
1276 |
1326 |
1436 |
|
f |
276 |
|
|
376 |
|
|
|
|
g |
500 |
500 |
800 |
800 |
1000 |
1200 |
1250 |
1360 |
|
h |
200 |
300 |
|
K1×n1
K1×2 |
110×4＝440 |
108×5＝540 |
120×7＝840 |
120×7＝840 |
120×7+100×2＝1040 |
110×4+100×2＝640 |
110×5+95×2＝740 |
120×7＝840 |
|
K2×n2 |
150×2＝300 |
113.3×3＝340 |
|
K3×n3
K3×2 |
108×5＝540 |
108×5＝540 |
120×7＝840 |
120×7＝840 |
120×7+100×2＝1040 |
124×10＝1240 |
120×9+105×2＝1290 |
120×10+100×2＝1400 |
|
K4×n4 |
120×2＝240 |
113.3×3＝340 |
|
排灰口法蘭 |
│ |
│ |
‖ |
‖ |
‖ |
‖ |
‖ |
‖ | |
|
|
|
