主要用途
本裝置適用于制藥、食品、輕工、化工等行業稀酒精回收。也適用于甲醇等其它溶媒的蒸餾。本裝置根據用戶的需要,可將30°左右的稀酒精蒸餾至90~95°酒精。
裝置特點
本裝置采用新型、高效不銹鋼網孔填料,蒸餾塔體采用不銹鋼制。凡接觸酒精的設備,如冷凝器,穩壓罐,冷卻蛇管等均采用不銹鋼制,以確保成品酒精不被污染。蒸餾釜采用可拆式U型加熱管,在維修時可將U型管移出釜外,便于對加熱管外壁及蒸餾釜內壁進行清洗。本裝置可間歇生產,也可半連續生產。
裝置組成
本裝置有T-200、T-300、T-400、T-500、T-600共五種規格,每種規格包括相應蒸餾塔、蒸餾釜、冷凝器、冷卻器、穩壓罐。比重測定器及其它輔助設備用戶自備。我廠也可按用戶要求另行加工供應。
工程流程

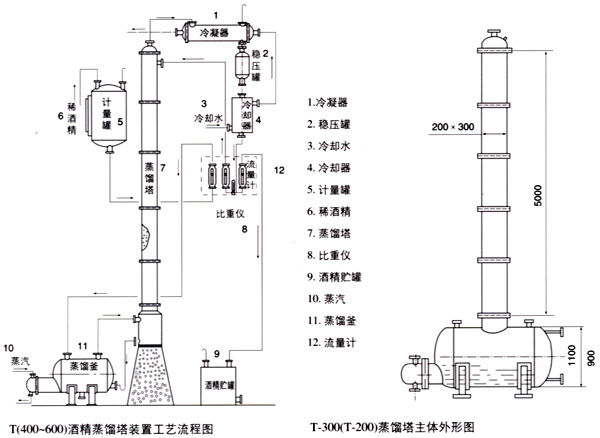

圖1為T-400、T-500、T-600的工藝流程圖。
圖2為T-200、T-300蒸餾塔主體外形圖。其工藝流程與圖1同。不同之外是T-200、T-300的塔釜直接連接成一體。
安裝須知
蒸餾塔的安裝除要求塔的垂直度氣密性、穩定性外,每段塔節波紋填料的安裝好壞是影響塔效率的關鍵,具體要求是:
1.每缽波紋填料必須安放水平,四周用石棉或聚四氯烯刨花塞實,以防料液走“短路”。
2.填料之間應貼緊,不得有間隙,相接觸的兩缽波紋填料方向呈90°交錯排列。
3.每段塔節兩端的填料石,應于法蘭平面,以使兩段塔節連接后,其兩個端面的填料之間的間隙盡量小。
生產能力及參考價格
型號 |
塔徑 |
塔高 |
稀酒精處理量(30%kg/h) |
成品酒精量(95%kg/h) |
參考價格(萬元) |
T-200 |
¢200 |
5000 |
158 |
49 |
|
T-300 |
¢300 |
5000 |
356 |
110 |
|
T-400 |
¢400 |
5000 |
634 |
197 |
|
T-500 |
¢500 |
5000 |
990 |
309 |
|
T-600 |
¢600 |
5000 |
1426 |
445 |
|
